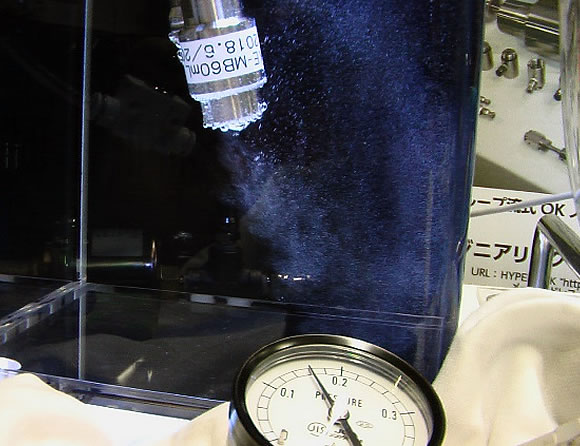

60ｍL/min　OKノズルのファインバブル発生状況

化学反応促進実験のためにファインバブルをビーカー内でつくりたいので、吐出量60mL/min（水圧0.15MPa時）が欲しいと注文があり製作。（実際の使用水圧は0.30MPa以上とのことであった）

空気自吸量を0mL/minの時と5mL/min以下で水圧を変えてファインバブルの発生状況を写真を紹介します。

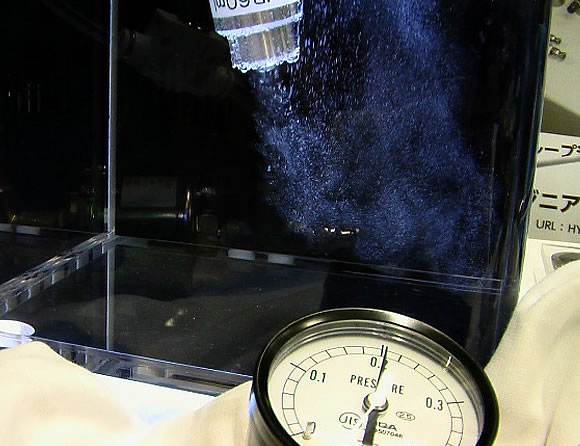

空気自吸量が０mL/minの時の写真

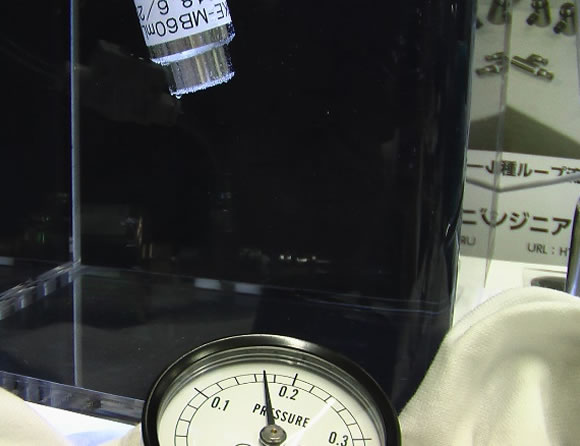

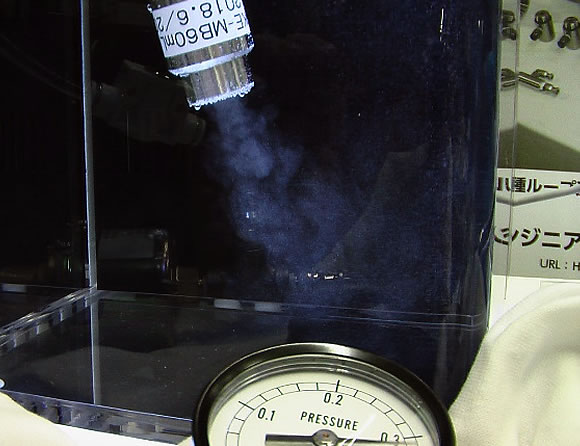

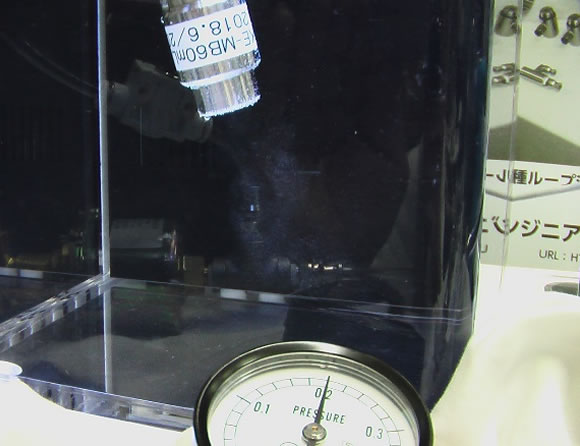

水圧 0.10　MPa時	水圧 0.16MPa時	水圧 0.20MPa時

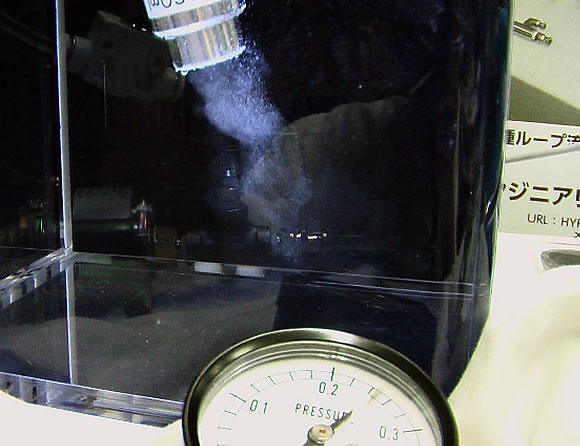

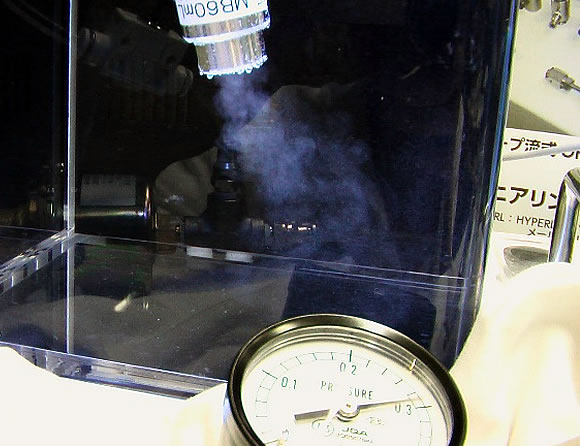

水圧 0.25MPa時	水圧 0.30MPa時	水圧 0.40MPa時

1. 空気自吸量が０mL/minの場合は、水に溶解している気体をファインバブルにする。圧力水をＯＫノズルに流すとノズル内が負圧となり気泡が発生し、その気泡がキャビテーションとＯＫノズルのループ流により細かく粉砕され、ファインバブルが発生する。
2. 水圧 0.25MPa時、キャビテーションが激しいのでマイクロバブルが増えている。

空気自吸量が5mL/min以下時の写真

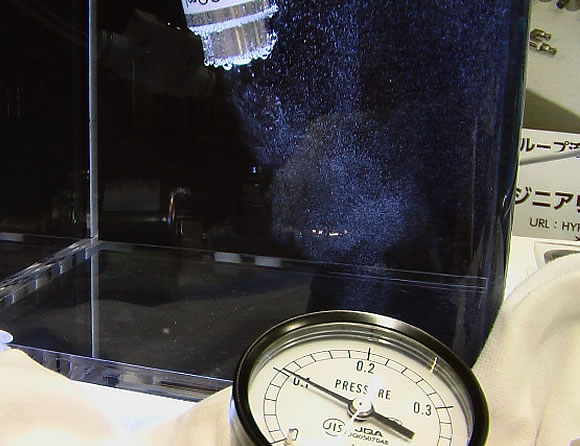

水圧 0.10MPa時	水圧 0.15MPa時	水圧 0.20MPa時

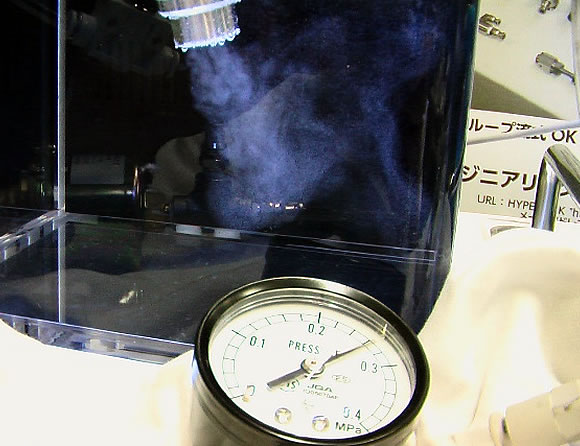

水圧 0.26MPa時	水圧 0.30M30Pa時	水圧 0.40MP

1. 空気を自吸させると、水圧 0.10MPa～水圧 0.20MPaでは、すぐに浮上する大きなマイクロバブルになっている。
2. 水圧 0.26MPa以上になると雲のように漂う細かいマイクロバブルとなる。
